¿Cuáles son los 6 tipos de cuerdas de amarre? Una guía completa

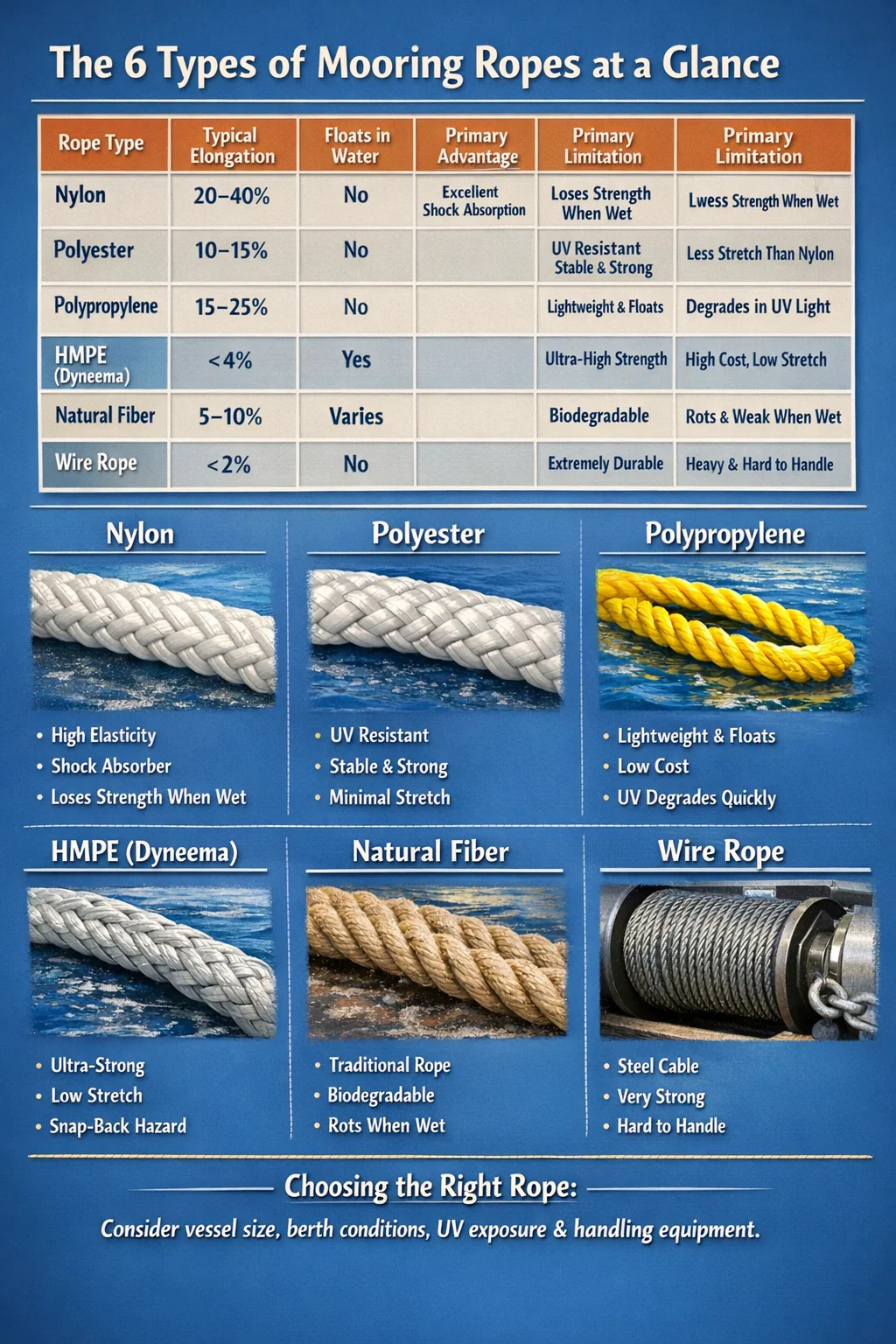

Los 6 tipos de cabos de amarre de un vistazo

Los seis tipos principales de cabos de amarre son nailon, poliéster, polipropileno, polietileno de alto módulo (HMPE), cables de fibra natural y cables metálicos . Cada tipo cumple una función distinta según el tamaño de la embarcación, el entorno de atraque, el rango de marea y las fuerzas que debe absorber una línea. Equivocarse con el tipo de cuerda no es sólo un inconveniente: puede provocar que las líneas se partan, que se dañen las defensas, que se produzcan lesiones en los trabajadores portuarios o que una embarcación se suelte durante una tormenta. Comprender las propiedades específicas de cada tipo es esencial para cualquier persona responsable del amarre seguro de una embarcación.

Cabos de amarre Se clasifican ampliamente según la materia prima con la que están hechos y el método de construcción utilizado. El material controla el estiramiento, la resistencia, la resistencia a los rayos UV y el comportamiento cuando está mojado, mientras que la construcción (torcido, trenzado o con hilos paralelos) afecta el manejo, la vida a la fatiga y la forma en que el cable se asienta en el tambor del cabrestante. La siguiente tabla resume los seis tipos antes de explorar cada uno en profundidad.

Cabos de amarre de nailon: el amortiguador del muelle

El nailon sigue siendo uno de los materiales para líneas de amarre más utilizados en la navegación recreativa y comercial ligera precisamente debido a su capacidad de estirarse. Una línea de amarre de nailon del tamaño adecuado puede alargarse 20 a 40 por ciento de su longitud de trabajo antes de alcanzar la fuerza de rotura. Esta elasticidad actúa como un amortiguador incorporado, disipando la energía que de otro modo se transferiría directamente a las cornamusas, los bolardos o los accesorios del casco de la embarcación.

Cuando un barco avanza en su atracadero (causado por la estela de un barco que pasa, un cambio de marea o una ráfaga de viento), una línea de pecho de nailon o una línea de resorte se estirará debajo de la carga y luego regresará a su longitud original a medida que la carga se afloja. Sin esta flexibilidad, incluso un aumento moderado puede producir cargas máximas de dos a tres veces la fuerza de sujeción estática. Las líneas rígidas no pueden absorber ese pico; lata de nailon.

Opciones de construcción y sus compensaciones

El nailon está disponible en construcciones retorcidas de tres hebras, trenzadas de ocho hebras y trenzadas dobles. El nailon trenzado de tres hilos es económico, fácil de empalmar y muy adecuado para atraques en embarcaciones más pequeñas de hasta unos 40 pies. El nailon de doble trenzado ofrece una mejor resistencia a la abrasión y una superficie más suave que atraviesa calzos y pasacables más fácilmente. El nailon trenzado de ocho hilos es popular en embarcaciones comerciales más grandes porque queda plano sobre el tambor del cabrestante y tiene un comportamiento de alargamiento predecible.

La penalización por la resistencia en mojado

Una limitación importante: el nailon pierde aproximadamente 10 a 15 por ciento de su resistencia a la rotura cuando se satura con agua . Este es un factor que se debe tener en cuenta al dimensionar las líneas de amarre. Si un hilo de nailon seco tiene una resistencia a la rotura de 10 000 lbf, su resistencia efectiva en húmedo está más cerca de 8500 a 9000 lbf. La práctica de la industria es aplicar un factor de seguridad de al menos 5:1 en las líneas de amarre, lo que automáticamente proporciona un amortiguador para esta reducción de la resistencia en húmedo, pero aún es importante comprender por qué las resistencias a la rotura publicadas pueden no reflejar las condiciones del mundo real.

El nailon también se degrada con la exposición prolongada a los rayos UV, aunque más lentamente que el polipropileno. Almacenar las líneas debajo de la cubierta o debajo de una cubierta cuando no estén en uso prolongará significativamente su vida útil. Una línea de muelle de nailon en buen estado que se utiliza estacionalmente puede, de manera realista, durar de cinco a siete años antes de que necesite inspección y reemplazo.

Cabos de amarre de poliéster: estabilidad y consistencia bajo carga

Los cabos de amarre de poliéster ocupan el punto medio entre el comportamiento de alta elasticidad del nailon y las características de elasticidad casi nula del HMPE. Con valores de elongación típicos de 10 a 15 por ciento en el descanso , las líneas de poliéster brindan suficiente elasticidad para evitar cargas de impacto excesivas y al mismo tiempo mantienen la embarcación en una posición predecible dentro de su atracadero.

La ventaja comercial definitoria del poliéster sobre el nailon es que conserva prácticamente la misma resistencia ya sea seco o húmedo. No hay penalización por resistencia a la humedad, lo que facilita los cálculos de tamaño. El poliéster también demuestra una resistencia superior a los rayos UV en comparación con el nailon y el polipropileno, lo que lo convierte en una opción natural para embarcaciones amarradas en atracaderos abiertos y expuestos al sol o en climas tropicales donde la radiación UV es intensa durante todo el año.

Aplicaciones comunes para líneas de poliéster

Las líneas de amarre de poliéster se eligen frecuentemente para:

• Amarre de estilo mediterráneo donde una embarcación está asegurada por proa o popa a un muelle con ancla o líneas flojas que asumen la carga principal.
• Situaciones de vida a bordo a largo plazo en las que el rendimiento constante durante años importa más que un bajo coste inicial
• Buques comerciales que requieren que las líneas se comporten de manera predecible durante las rutinas de guardia.
• Operadores de puertos deportivos que suministran líneas de muelle estándar, porque la durabilidad del poliéster reduce la frecuencia de reemplazo

Resistencia a la fluencia

El poliéster exhibe una excelente resistencia a la fluencia: el alargamiento gradual que se produce cuando una cuerda se mantiene bajo una carga sostenida por debajo de su resistencia a la rotura. Esto es importante durante el amarre prolongado en condiciones climáticas adversas, donde las líneas pueden estar bajo una tensión significativa durante horas. Una línea que se arrastra permitirá que la embarcación se aleje progresivamente del muelle y eventualmente haga contacto con las defensas o con las embarcaciones vecinas. La baja tasa de fluencia del poliéster mantiene el recipiente donde se colocó inicialmente.

Cabos de amarre de polipropileno: livianos y flotantes pero con límites

El polipropileno es el único material sintético común para cabos de amarre con una densidad inferior a la del agua, lo que significa flotador de cuerdas de polipropileno . Esta única característica hace que las líneas de polipropileno sean la opción predeterminada en aplicaciones específicas donde una línea flotante es operativamente necesaria, sobre todo como una línea de elevación, una boya colgante o en cualquier lugar donde la cuerda deba permanecer visible y accesible en la superficie en lugar de hundirse y ensuciar las hélices.

En términos de alargamiento, el polipropileno se sitúa entre el nailon y el poliéster con aproximadamente entre un 15 y un 25 por ciento en el momento de la rotura. También es una de las opciones sintéticas más livianas, lo que facilita el enrollado, el lanzamiento y el manejo para un operador con una sola mano o un pequeño equipo que trabaja en un muelle comercial concurrido.

El problema de la degradación ultravioleta

El polipropileno tiene una debilidad importante y bien documentada: se degrada más rápido bajo la radiación UV que cualquier otro material sintético para cuerdas de amarre. El polipropileno no tratado expuesto a la luz solar directa en un ambiente tropical o de gran altitud puede perder un porcentaje mensurable de su resistencia a la rotura en una sola temporada. Se encuentran disponibles grados de polipropileno estabilizados a los rayos UV que extienden la vida útil, pero aún no igualan la durabilidad del poliéster a los rayos UV.

Los signos visuales de degradación por rayos UV en líneas de polipropileno incluyen un color de superficie calcáreo o descolorido, fibras de la superficie que se desprenden fácilmente cuando se frotan y una rigidez o fragilidad general que no estaba presente cuando la cuerda era nueva. Cualquier cabo de amarre que muestre estos signos debe retirarse inmediatamente, independientemente de su rendimiento en una simple prueba de tracción manual.

Dónde es apropiado y dónde no es apropiado el polipropileno

Los usos apropiados incluyen líneas de amarre de corto plazo en ambientes protegidos con baja radiación ultravioleta, boyas colgantes, líneas de amarre y líneas temporales utilizadas durante viajes de transporte o entrega. Por lo general, no se recomienda el polipropileno como línea de amarre principal a largo plazo para embarcaciones amarradas al aire libre en climas soleados, ni para ninguna aplicación donde la resistencia predecible a largo plazo sea crítica.

Cables de amarre HMPE: líneas de alto rendimiento para entornos exigentes

La fibra de polietileno de alto módulo, vendida comercialmente con marcas como Dyneema y Spectra, representa la tecnología más avanzada de cuerdas de amarre sintéticas. Las cuerdas HMPE ofrecen una relación resistencia-peso aproximadamente de 8 a 15 veces mayor que la del alambre de acero de diámetro equivalente, combinado con valores de alargamiento típicamente inferiores al 4 por ciento. Esta combinación de resistencia extrema y estiramiento mínimo hace que los cabos de amarre de HMPE sean la opción estándar para grandes embarcaciones comerciales, plataformas marinas y cruceros donde el manejo de líneas convencionales pesadas requeriría asistencia mecánica y donde la reducción de peso es operativamente significativa.

Una línea de amarre de nailon típica de 64 mm puede tener una resistencia a la rotura de alrededor de 130 toneladas. Una línea HMPE de 64 mm puede superar las 400 toneladas de resistencia a la rotura. En términos prácticos, esto significa que las líneas de HMPE pueden tener un diámetro dramáticamente más pequeño para la misma capacidad de retención, lo que las hace más fáciles de manejar, almacenar y alimentar a través del hardware. El HMPE también flota, lo que supone una ventaja a la hora de gestionar líneas en puertos comerciales muy transitados.

El riesgo de retroceso asociado con el bajo alargamiento

La misma propiedad que hace que el HMPE sea valioso (bajo alargamiento) también crea un grave peligro para la seguridad que todo el personal que trabaja cerca de estas líneas debe comprender. Debido a que el HMPE almacena muy poca energía elástica bajo carga, un hilo de separación no se retrae gradualmente como un hilo de nailon estirado. En cambio, retrocede a lo largo de su longitud casi sin previo aviso y a muy alta velocidad. La zona de retroceso (generalmente un área en forma de cono que se extiende detrás de cada extremo de la cuerda) debe mantenerse libre de personal en todo momento cuando las líneas estén bajo carga. Los protocolos de seguridad de los puertos comerciales abordan específicamente este peligro, y ha sido responsable de muertes en los principales puertos del mundo.

Requisitos de protección y sensibilidad al roce

A pesar de su impresionante resistencia a la tracción, las fibras de HMPE son sensibles al roce en los puntos de contacto. Pasar una línea de amarre de HMPE sin protección sobre un pasacables en mal estado o a través de un calzo corroído puede reducir significativamente la resistencia efectiva de la cuerda en ese punto. Se deben colocar protectores contra rozaduras, generalmente una funda de material resistente a la abrasión, como nailon o poliéster, en cada punto de contacto. La inspección periódica de estas protecciones y de la línea debajo de ellas es una práctica de mantenimiento esencial.

Cabos de amarre de fibra natural: contexto histórico y usos especializados restantes

Las cuerdas de fibras naturales (entre ellas manila, sisal, cáñamo y fibra de coco) dominaron el amarre marítimo durante siglos antes de que las fibras sintéticas estuvieran ampliamente disponibles después de la Segunda Guerra Mundial. Hoy en día, su uso como líneas de amarre principales se limita en gran medida a embarcaciones patrimoniales, con fines teatrales o de exhibición y a tradiciones marítimas culturales específicas. Comprenderlos sigue siendo relevante para cualquiera que trabaje con embarcaciones tradicionales o mantenga una embarcación en funcionamiento históricamente precisa.

Manila, derivada de la planta abacá originaria de Filipinas, fue históricamente considerada la cuerda de fibra natural premium para uso marino. Tiene un alargamiento moderado de alrededor del 5 al 10 por ciento y una resistencia a la tracción razonable para un material natural, pero su vida útil en un ambiente marítimo húmedo se mide en meses en lugar de años. Cuando la cuerda de manila se moja, se hincha, se endurece y se vuelve más difícil de manejar. Los ciclos repetidos de mojado y secado aceleran la degradación interna de la fibra y la cuerda puede perder hasta el 30 por ciento de su resistencia en estado seco después de una exposición sostenida al agua de mar.

Desafíos de podredumbre, moho y almacenamiento

La limitación más grave de todas las cuerdas de fibra natural es la degradación biológica. El moho y la putrefacción pueden establecerse dentro del núcleo de una cuerda de fibra natural retorcida sin mostrar signos externos obvios, especialmente si la cuerda se almacena húmeda o en un espacio cerrado. Una cuerda que parece intacta por fuera puede haber perdido una parte sustancial de su fuerza internamente. Por esta razón, las cuerdas de amarre de fibra natural requieren una inspección más frecuente y exhaustiva que las sintéticas: probar hilos individuales para detectar fragilidad y decoloración, no solo evaluar el estado de la superficie.

La cuerda de coco, hecha de fibra de coco, tiene la interesante propiedad de flotar en el agua y resistir la putrefacción mejor que la mayoría de las otras fibras naturales, pero su resistencia a la tracción es baja, lo que la limita a aplicaciones livianas como pintores de botes o uso decorativo. La cuerda de cáñamo, que ahora está experimentando un modesto renacimiento en las comunidades marítimas con conciencia ecológica, ofrece mejor resistencia que la fibra de coco, pero aún requiere un secado y almacenamiento cuidadosos para evitar la degradación biológica.

Cable de acero como línea de amarre: resistencia con importantes compensaciones

El cable de acero se utiliza como línea de amarre principalmente en grandes buques comerciales, incluidos petroleros, graneleros y portacontenedores, donde el gran tamaño del buque exige líneas con una resistencia a la rotura muy alta y un alargamiento mínimo. El alargamiento del cable suele ser inferior al 2 por ciento. , lo que lo convierte esencialmente en una conexión rígida entre el buque y la instalación en tierra. Esta rigidez ayuda a mantener los buques grandes con precisión en su posición dentro de un atracadero, lo cual es operativamente importante en las terminales de carga donde se debe mantener la alineación con tuberías, sistemas transportadores o rieles de grúa.

Las líneas de amarre de cables metálicos generalmente están hechas de cordones de acero galvanizado o inoxidable colocados alrededor de un núcleo, con construcciones comunes que incluyen 6×19 y 6×37 (en referencia al número de cordones y alambres por cordón). La construcción 6×37 utiliza más cables, más delgados y es más flexible que la 6×19, lo que facilita su manejo en un tambor de cabrestante. Aun así, el manejo de cables requiere asistencia mecánica (cabrestantes, cabrestantes o sistemas de amarre motorizados) porque el peso y la rigidez de una línea de amarre de alambre de escala comercial hacen que el manejo manual sea poco práctico y peligroso.

Desafíos de inspección y corrosión

Los cables metálicos en servicio marítimo están sujetos tanto a fatiga mecánica como a corrosión. Los cables rotos, llamados "ganchos para carne" en náutica debido al riesgo de lesiones que presentan, deben contarse y rastrearse como parte de un programa de inspección estructurado. Las normas internacionales como ISO 4309 especifican criterios de descarte basados ​​en la cantidad de cables rotos por longitud de tendido. La corrosión puede ser insidiosa porque a menudo comienza dentro del núcleo del cable, donde no se puede ver durante una inspección de la superficie. La lubricación regular ayuda a retardar la corrosión interna, pero las líneas de amarre de cables metálicos en embarcaciones comerciales generalmente tienen una vida útil definida y se reemplazan de forma programada en lugar de fallar.

Colas de amarre combinadas

Debido a que el cable de acero prácticamente no tiene capacidad de absorción de impactos, los grandes buques comerciales utilizan con frecuencia un sistema combinado: una línea de amarre de cable de acero con una "cola" corta de nailon o poliéster, generalmente de 10 a 15 metros de largo, empalmada o unida al extremo de la costa. La cola proporciona la elasticidad que el cable no puede, absorbiendo cargas repentinas y protegiendo tanto el equipo de amarre del barco como los bolardos de la costa de picos de carga máxima. Este enfoque combinado es una práctica estándar en terminales de líquidos a granel e instalaciones de contenedores en todo el mundo.

Cómo la construcción de cuerdas de amarre afecta el rendimiento

Más allá de la materia prima, la forma en que se construye un cabo de amarre afecta significativamente su comportamiento en servicio. Los tres tipos principales de construcción son trenzados (tendidos), trenzados y de cordones paralelos.

Construcción torcida (colocada)

La cuerda torcida de tres hilos es la construcción tradicional para las líneas de amarre. Los hilos se retuercen en hebras y las hebras se retuercen juntas en la dirección opuesta para formar la cuerda. Este contragiro bloquea la estructura y hace que la cuerda sea fácil de empalmar, una ventaja práctica significativa. La fabricación de cuerdas de tres hilos suele ser menos costosa que las alternativas trenzadas y sigue siendo popular en embarcaciones pesqueras y de recreo más pequeñas. Sus principales limitaciones son que puede torcerse si se le permite girar libremente bajo carga y tiene una superficie relativamente rugosa que crea más fricción en calzos y guías.

Construcción trenzada

Las cuerdas de amarre trenzadas, incluidas las trenzadas de ocho hebras, las trenzadas de dieciséis hebras y las de doble trenza, ofrecen una sección transversal más redonda y uniforme que pasa más suavemente a través de los herrajes y queda más plana en los tambores del cabrestante. La construcción de doble trenzado, que consiste en un núcleo trenzado dentro de una cubierta trenzada, es particularmente popular porque la cubierta protege el núcleo que soporta la carga de la abrasión y la exposición a los rayos UV, extendiendo efectivamente la vida útil de la cuerda. La cubierta se puede inspeccionar en busca de desgaste sin comprometer el núcleo, aunque cualquier daño significativo en la cubierta también justifica una inspección minuciosa de los hilos del núcleo.

Construcción de hilos paralelos

Utilizada casi exclusivamente en líneas de HMPE de alto rendimiento y en algunos productos especiales de poliéster, la construcción de hilos paralelos orienta las fibras que soportan carga axialmente en lugar de torcerlas o trenzarlas. Esto maximiza la eficiencia con la que cada fibra contribuye a la resistencia a la tracción de la cuerda y minimiza el alargamiento. El resultado es una cuerda con la mayor relación resistencia-diámetro posible. La desventaja es que los cables de torones paralelos no se pueden empalmar tradicionalmente en el campo; las terminaciones requieren empalmes de fábrica hechos a máquina o accesorios de extremo mecánicos.

Seleccionar la cuerda de amarre adecuada para su embarcación y atracadero

Elegir entre los seis tipos de cabos de amarre no es simplemente cuestión de elegir la opción más fuerte o más barata. La elección correcta depende de una combinación de factores que deben evaluarse juntos.

• Desplazamiento de buques y LOA: Los buques más grandes y pesados requieren líneas con mayor resistencia a la rotura. Como regla general, la resistencia mínima a la rotura de una línea de amarre debe ser al menos el doble del desplazamiento de la embarcación en toneladas, y el sistema de amarre total debe aplicar un factor de seguridad de 5:1 o mayor frente a la carga de amarre máxima calculada.
• Entorno de atraque: Un muelle de marea expuesto con una importante acción de las olas se beneficia de la elasticidad del nailon. Un atracadero protegido en un puerto deportivo con un oleaje mínimo puede funcionar mejor con la estabilidad dimensional del poliéster.
• Rango de marea: Los grandes rangos de marea requieren líneas más largas para adaptarse a la geometría cambiante entre los accesorios del barco y de la costa. El material de la línea afecta la forma en que la cuerda se apoya en la superficie del atracadero cuando hay poca agua, lo que a su vez afecta el riesgo de rozaduras.
• Exposición a los rayos UV: Los entornos constantemente soleados y de baja latitud prefieren el poliéster o los materiales estabilizados a los rayos UV sobre el polipropileno o las fibras naturales sin tratar.
• Equipos de manipulación disponibles: Los cables metálicos y las líneas HMPE de gran diámetro requieren equipo de manipulación mecánico. Si el buque o el atracadero no pueden soportar cabrestantes o cabrestantes de capacidad suficiente, esto limita las opciones prácticas.
• Presupuesto y ciclo de reposición: El polipropileno puede parecer rentable en el momento de la compra, pero su corta vida útil degradada por los rayos UV puede hacer que el costo total de propiedad sea mayor que el de una línea de poliéster o nailon con una vida útil de cinco a siete años.

Para la mayoría de embarcaciones de recreo y de motor de entre 25 y 50 pies, una combinación de Líneas de resorte de nailon y líneas de pecho combinadas con líneas de proa y popa de poliéster. Representa un equilibrio práctico entre absorción de impactos y estabilidad posicional. Las líneas de nailon gestionan la energía oleada, mientras que las líneas de poliéster mantienen la embarcación colocada cerca del muelle sin que la embarcación trabaje excesivamente hacia adelante y hacia atrás sobre sus defensas.

Criterios de inspección, mantenimiento y retiro de cuerdas de amarre

Ninguna cuerda de amarre, independientemente del material, dura para siempre, y una cuerda de amarre partida en el momento equivocado plantea graves riesgos para el barco, la tripulación, los trabajadores portuarios y los barcos vecinos. Una rutina estructurada de inspección y mantenimiento no es opcional; es una parte fundamental de la náutica y la gestión portuaria responsable.

Lista de verificación de inspección visual y táctil

Pase toda la longitud de cada línea de amarre por sus manos al menos una vez por temporada (más frecuentemente en el caso de líneas comerciales muy utilizadas). Mira y siente:

• Daños por rozamiento en cualquier punto donde la cuerda entra en contacto con un calzo, guía, cornamusa o bolardo; este es el punto de inicio de falla más común
• Exposición del núcleo en líneas de doble trenzado, donde la cubierta exterior se ha desgastado
• Rigidez, fragilidad o formación de polvo en líneas sintéticas: signos de degradación por rayos UV
• Decoloración, olor a humedad o moho visible en cuerdas de fibra natural.
• Hilos de alambre rotos (ganchos para carne) en un cable metálico
• Vidriado térmico: un parche duro y brillante que indica que la cuerda ha sido sometida a calor de fricción, lo que degrada significativamente las fibras sintéticas.
• Distorsión de la geometría del torón en cables retorcidos, lo que indica que el cable ha sido sobrecargado o torcido bajo carga.

Cuándo retirar una cuerda de amarre

Cualquier línea de amarre con daños visibles en el núcleo, rozaduras significativas que reduzcan la sección transversal en más del 10 por ciento, vidriado térmico o historial de sobrecarga confirmado debe retirarse del servicio como línea de amarre principal de inmediato. Degradar una línea dañada a servicio secundario o de respaldo es aceptable en algunas situaciones, pero sólo si la sección degradada está alejada de cualquier uso de carga. La falsa economía de mantener en servicio una línea cuestionable rara vez justifica las consecuencias de un fracaso.

Los operadores comerciales suelen aplicar ciclos de retiro obligatorios basados en el tiempo independientemente de la condición visual, a menudo cinco años para nailon y poliéster, tres años para polipropileno y ciclos basados en inspección regidos por las normas aplicables para cables metálicos y HMPE. Estos ciclos reconocen que la degradación interna puede no ser visible durante la inspección de rutina y que el costo de reemplazo de la línea es trivialmente pequeño en comparación con el costo de un incidente con daño a una embarcación.
